Vistas

VISTAS Definimos como vista de un objeto a un dibujo de la cara del mismo sobre un plano, es decir en dos dimensiones. Las vistas más significativas se denominan alzado, planta y perfil.
ALZADO, es la vista principal y define la posición de las otras. Es el frente de la figura y se indica en la figura con una flecha.
PLANTA, es la vista superior del objeto cuando nos posicionamos desde el alzado.
PERFIL, es la vista lateral del objeto colocados desde el alzado. Solo se ve uno en la figura en perspectiva, bien el perfil derecho (vista lateral derecha del alzado) o bien el perfil izquierdo (vista lateral izquierda del alzado).



1. Herramienta en Flash para aprender como se realizan las vistas de una pieza. En la página de Catedu

Si deseas ver esta presentación a pantalla completa haz clic en este enlace.


http://www.educacionplastica.net/3dcube_model/vistas_3d_2x2.html2. Dibujo de vistas de las piezas nivel elemental y nivel medio
Elaborada por Fernando Ortiz de Lejarazu en su web http://www.educacionplastica.net




http://www.educacionplastica.net/3dcube_model/vistas_3d_3x3.html



http://contenidos.educarex.es/mci/2007/15/testexpgraf2/vistas/vistas_all/vistas_all.html3. Cuestionario sobre vistas elaborado por Nino González-Haba Gil

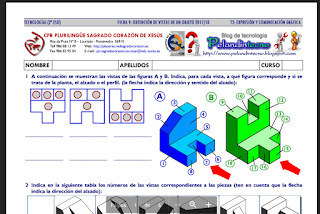

https://drive.google.com/file/d/0BxOrdGiYZyv5UU4xRVJaQ2U0cEE/view4. Ejercicios de Vistas de la página de Pelanditecno

http://www.educacionplastica.net/isometricoLinea.html








5. Dibujo de piezas en perspectiva isométrica (rectas y curvas) (en Flash)
Elaborada por Fernando Ortiz de Lejarazu en su web http://www.educacionplastica.net





http://www.tallertecno.com/
 6. Página taller-tecno con muchos materiales para Tecnología entre ellos de dibujo (piezas, vistas, retícula, Qcad,...). Elaborada por el Departamento de Tecnología del IES Llano de la Viña de Villargordo (Jaén)






http://www.dibujotecnico.com/saladeestudios/practicasytest/normalizacion/reprenordecuer/IvisupiezasD/pieza10.php7. Dibujotecnico.com elaborada por Bartolomé López Luca del IES Los Albares de Cieza











8. Página en Flash sobre Vistas. Elaborada por José Antonio Cuadrado V.

Si deseas ver esta presentación a pantalla completa haz clic en este enlace.






9. Página en Flash sobre Normalización. Elaborada por José Antonio Cuadrado V.
Si deseas ver esta presentación a pantalla completa haz clic en este enlace.

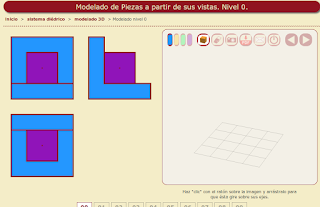

http://www.educacionplastica.net/model3d.htm10. Modelado de piezas en 3D a partir de las vistas. (Varios niveles)
Elaborada por Fernando Ortiz de Lejarazu en su web http://www.educacionplastica.net







11. Herramienta en Flash para dibujar vistas. Página de Raúl Tecnología.

Si deseas ver esta presentación a pantalla completa haz clic en este enlace.


Herramienta en Flash para dibujar en perspectiva. Página de Raúl Tecnología.

Si deseas ver esta presentación a pantalla completa haz clic en este enlace.

Herramienta en Flash Isofácil: red isométrica para colorear. Página de Raúl Tecnología.

Si deseas ver esta presentación a pantalla completa haz clic en este enlace.

Página de Raúl Tecnología.
Tiene diferentes piezas para dibujar las vistas y vistas para dibujar la perspectiva.
